Bu yazıda 24 pinli bir güç konektörüne 20 pin konektör veya tam tersine 20 pinli sokete 24 pinli soket takılır mı sorularına cevap vereceğiz.
Bilgisayarınızda değiştirme veya yükseltme yaptığınızda genellikle güç kaynağı uyumluluk sorunlarına neden olur. Günümüzde kullanılan yeni güç kaynaklarının neredeyse tamamı, bilgisayar ana kartına bağlanmak için 24 pinli bir güç konektörüne sahiptir.
ATX 24 pimli güç kaynağı konektörü, günümüz bilgisayarlarında standart anakart güç konektörüdür. Konektörün kendisi, genellikle Molex Mini-fit Jr olarak adlandırılan bir Molex 39-01-2240 konektörüdür.
Ancak, bazı anakartlarda hala 20 pimli ATX güç bağlantısı bulunur. Neyse ki, neredeyse tüm 24 pimli güç konektörleri, pimlerden dördü ayrılabilecek veya yoldan çekilebilecek şekilde tasarlanmıştır.
24 Pinli Bir Güç Konektörüne 20 Pin Konektör Takılır Mı?
Bu şekilde 4 pimi ayırarak konektörü 20 pimli bir güç konektörü haline getirebilirsiniz.
Açık bıraktığınız dört pim, yalnızca daha yüksek akım kapasitesi için yedek hatlardır. Yani bu ekstra pimler, üst düzey anakartlar için ek güç sağlar.

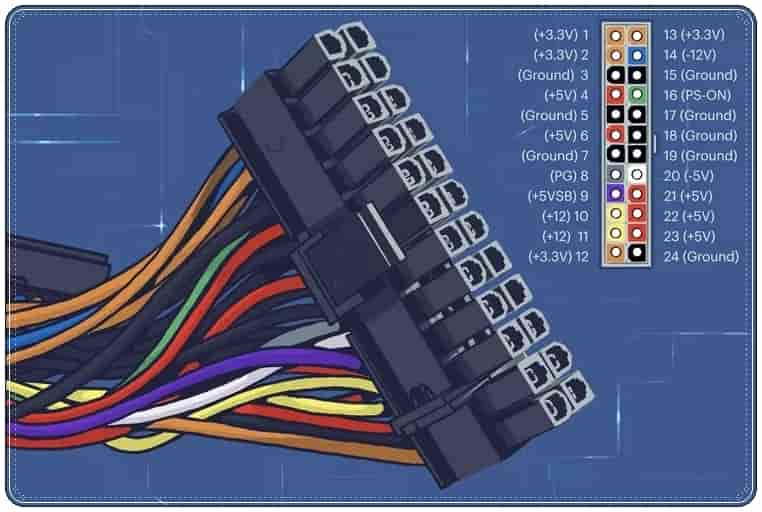

24’lü konektördeki Pin yapısını aşağıdaki tabloda görebilirsiniz.
| Pin yapısı | |||||
|---|---|---|---|---|---|
| 1’den 12’ye kadar olan pinler | 13 ila 24 arasındaki pimler | ||||
| Tanım | tel rengi | PIN numarası | PIN numarası | tel rengi | Tanım |
| +3,3 volt | Portakal | 1 | 13 | Portakal | +3,3 volt |
| +3,3 volt | Portakal | 2 | 14 | mavi | -12 volt |
| zemin | siyah | 3 | 15 | siyah | zemin |
| +5 volt | kırmızı | 4 | 16 | yeşil | PS_ON# |
| zemin | siyah | 5 | 17 | siyah | zemin |
| +5 volt | kırmızı | 6 | 18 | siyah | zemin |
| zemin | siyah | 7 | 19 | siyah | zemin |
| PWR_OK | gri | 8 | 20 | beyaz | -5 volt (isteğe bağlı) |
| VSB +5 volt | mor | 9 | 21 | kırmızı | +5 volt |
| +12 volt | sarı | 10 | 22 | kırmızı | +5 volt |
| +12 volt | sarı | 11 | 23 | kırmızı | +5 volt |
| +3,3 volt | Portakal | 12 | 24 | siyah | zemin |
Güç kaynağınızdaki 24 pimli güç konektörü, 4 ek pimin ayrılmasına izin vermiyorsa, bir bilgisayar satıcısından 24-pin – 20-pin adaptörü satın alabilirsiniz.
Adaptör 24 pimli konektöre bağlanarak onu 20 pimli bir konektöre dönüştürecek ve doğrudan ana kartın 20 pimli bağlantısına bağlamanıza izin verecektir. Böylece ek 4 pimi ayırmaya veya taşımaya gerek kalmayacaktır.
Bu yazıda 24 pinli bir güç konektörüne 20 pin konektör takılır mı sorusunu yanıtladık.
